■產品概述
LPG—X型消氣過濾器作為流量計量的輔助設備，主要作用是用來過濾被測液體中含有的顆粒雜質，并且可以分離和排除被測液體中的少量氣體(一般氣體含量低于5％)。在大多數情況下，被測液體中都會不同程度地含有各種雜質和氣體。這些雜質和氣體進入流量計，將會影響流量計的計量精度。因此在流量計量系統中，特別是高精度流量計量系統中，消氣過濾器是不可缺少的輔助設備。

■結構及工作原理
消氣過濾器由殼體、消氣閥、過濾筒等主要部分組成，當液體進入消氣過濾器時，首先撞擊隔板使液體分散，液體中含的氣體沿隔板上升至殼體頂部，并形成氣相空間。隨著氣相空間的不斷擴大，液體界面不斷下降，浮球的自重的作用下隨之下降并帶動閥桿運動，打開排氣口使氣體排出，液體界面又逐漸上升，且浮球逐漸上升而關閉閥排氣口。如此反復達到排氣的目的。經過液氣分離的液體進入過濾筒，過濾后液體進入流量計。

■主要技術性能
1.工作壓力（MPa）：1.0，1.6，2.5，4.0，6.3
2.執行標準：Q/JD2.005-2010
3.介質粘度（mPa.s）：0.8-20    具有揮發性的介質不適宜采用消氣過濾器。
4.安裝使用要求：請按照使用說明書進行安裝、使用和維護要求。
5.法蘭標準：JB/T79-82-1994，GB/T9112-2000（也可根據用戶需要按相關標準制造）
6.消氣過濾器規格一般是DN40口徑以上流量計。
7.材質要求：一般采用過濾器與消氣閥組合而成。
A.過濾器：鑄鐵、不銹鋼、碳鋼
B.消氣閥：殼體-碳鋼，閥芯-不銹鋼

■安裝要求
1.消氣過濾器與管路的連接方式為法蘭連接
2.消氣過濾器應安裝在振動比較小的地方，室內外均可。

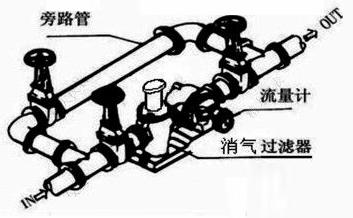

3.消氣過濾器的安裝高度不能低于流量計的安裝高度（如下圖所示）
4.為了便于維修和清洗，且不影響生產，連續運行的系統應設旁通管道。
5.安裝前管道應清洗干凈，特別是新鋪設的管線，可能用有鱗片狀雜質或者焊渣等沖擊損壞過濾網，使得過濾作用消失。
6.管道內液體流動方向必須與消氣過濾器上所示箭頭方向一致。
7.為了防止消氣閥排出的氣體污染空氣和事故的發生，應從排氣閥出口安裝軟管外接集氣罐。
8.為了充分發揮消氣過濾器的排氣功能，保證介質在消氣過濾器腔體內足夠的停留時間，管道上泵與消氣過濾器的距離不能太近，應不小于20D。
9.為了延長消氣過濾器的使用壽命，可在清洗過濾網時，取出浮球閥清洗并加油。
